QP、QPK、QPG系列启闭机动滑轮
- 品牌：水笑
- 产地：扬州
- 规格：启门力 < 50T
- 适用范围：水利
- 销售：全国
- 装置形式：螺杆
- 质保期：一年
- 售后：一对一服务
- 发货 ：货运 物流
- 用途 ：水利闸门提升
- 材料：钢、铸钢
服务热线 :
13805271062（张总）
服务热线 :
13805271062（张总）

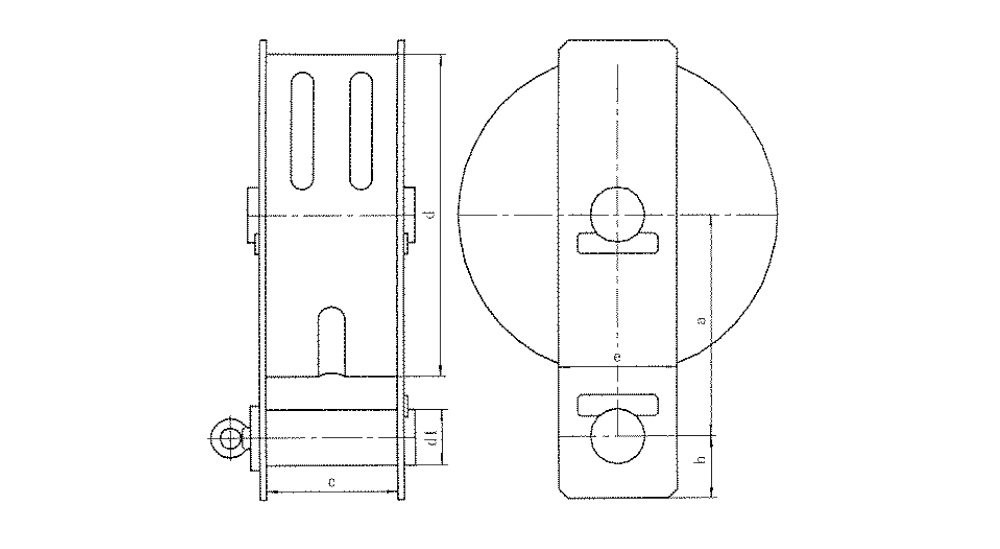

1.卷扬式启闭机动滑轮动架尺寸图
注：设计闸门吊耳（或拉杆吊耳）时，应根据动滑轮的相关尺寸进行设计，动滑轮上的吊轴由制造厂配套。
需将动滑轮下入门槽内时，侧门槽的宽度尺寸应满足动滑轮的最大外形尺寸。

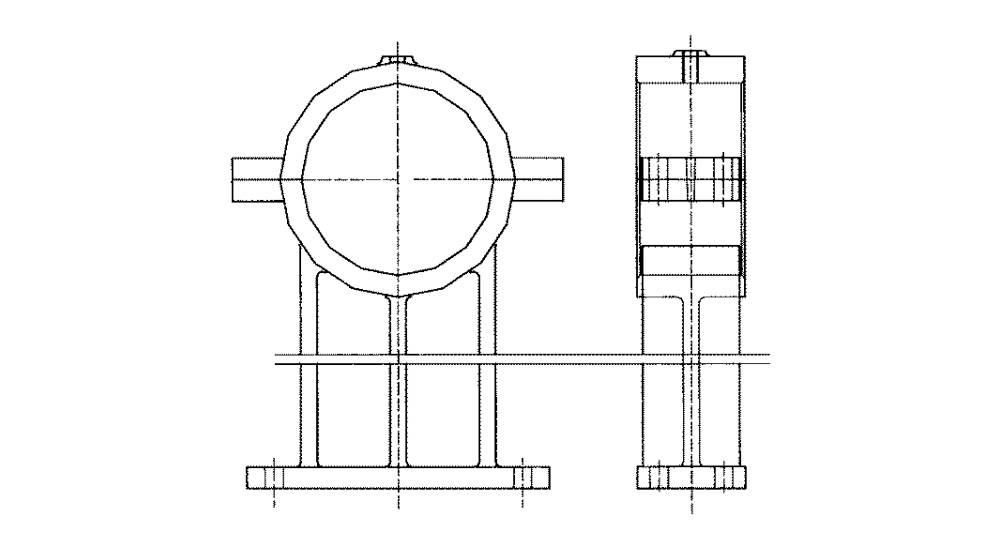

2.中间轴支座图
注：当卷扬机吊

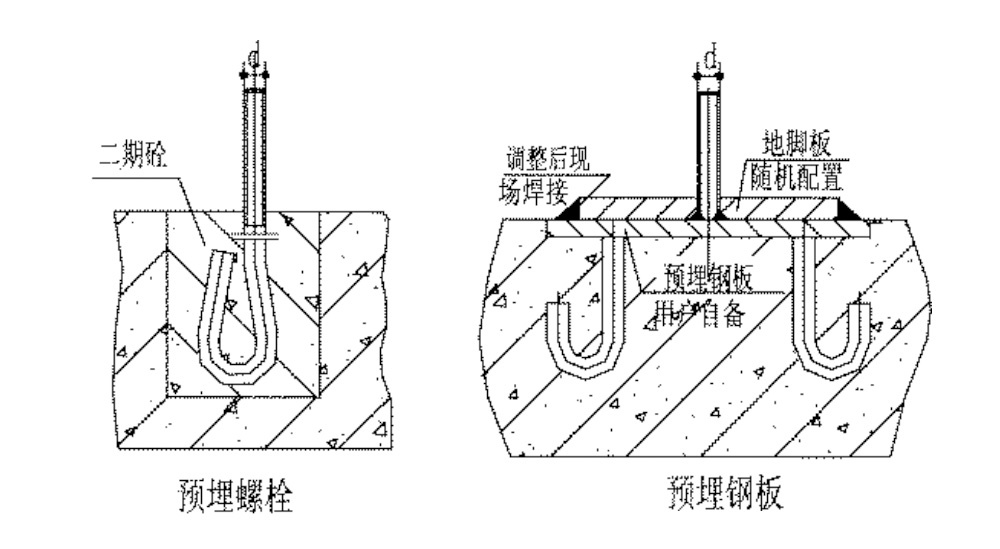

3.卷扬机地脚螺栓布置方法
卷扬式地脚螺栓布置方法有预埋螺栓和预埋钢板，推荐使用钢板的安装方式。
