液动堰门

1.  用途

液动堰门适用于管道、箱涵或渠道中，可以起到冲洗、防倒灌、调节流量的作用，本设备开启运行可向上或向下运行，以下简称堰门。

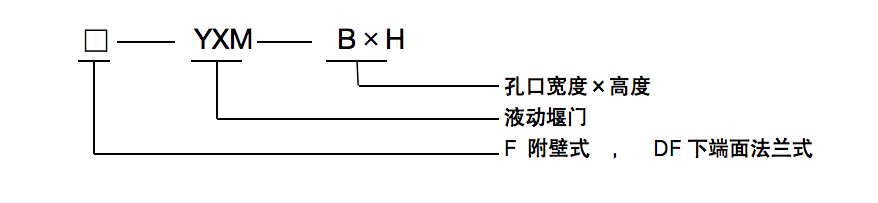

2. 型号说明

3. 结构及工作原理

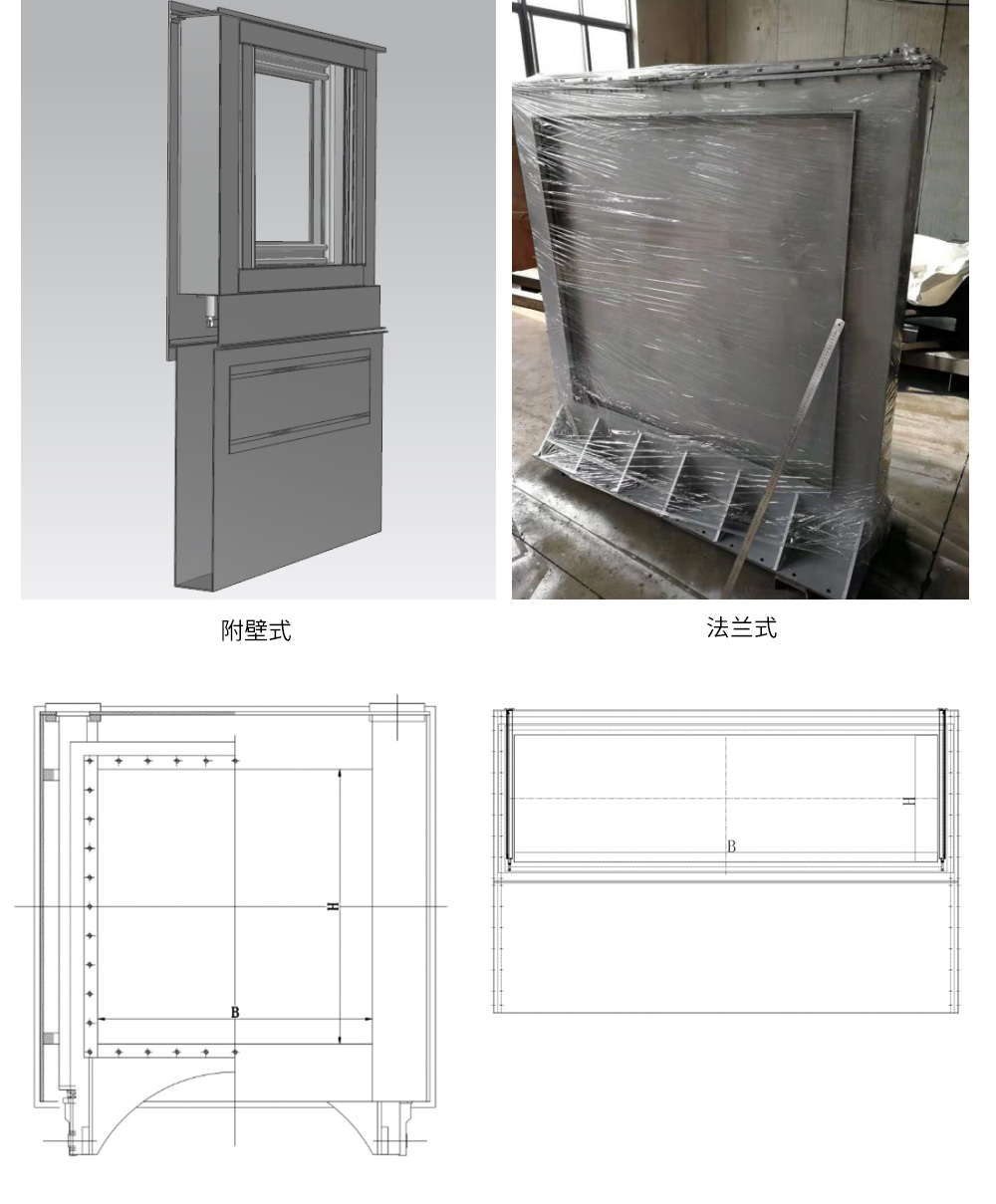

3.1 结构

a.堰门主要由堰板、堰框、液压缸、密封件、导向槽等组成。

b.堰门系统结构主要由堰门、控制箱（含液压系统及附件）、超声波液位计、检修闸槽等组成。液位计检测堰门两端水位转换为电信号给控制系统，驱动堰门两侧油缸使堰门板升降，门板两侧在导向槽中上下滑动，导向槽两侧及及底部装有密封橡胶件起密封作用（三面或四面密封），同时堰门可配备自动控制系统，实现无人值守自动控制，也可远程监控堰门实时状态。堰门可根据需要停止在任意位置，也可以快速开启。因此下开式堰门具有调节流量控制上游水位、冲洗、防倒灌等多种功能。

3.2 工作原理

    堰门采用液压驱动堰门板向上/向下运动，完成堰门板关闭/开启动作。

3.2.1 冲洗功能

传感设备检测到管道或箱涵积累有淤泥、赃物时，传输信号给自动控制系统并驱动启闭油缸工作，堰门板向上运动关闭，上游水位逐渐上升；超声波液位传感器采集到最 高水位时，反馈数据到控制系统开始驱动启闭油缸工作，堰门向下运动打开，利用上下游水位差蓄能完成一次冲洗过程。

     3.2.2  水位控制功能

  控制系统通过超声波水位传感器对上下游水位检测，同时采集堰门的开度位置信号进行计算后，根据事先设定的水位状态控制指令驱动油缸工作，使堰门随水位上升或下降，使水位始终维持预设高度。

     3.2.3  流量控制系统

        控制系统通过超声波水位传感器对上下游水位进行检测，同时采集堰门的开度位  置信号进行计算后，发出控制指令调控堰门的上升和下降高度，使排水量达到预设值，实现恒定流量。

4. 特点

4.1 结构紧凑，不占用上部安装空间，不影响地面景观布置；

4.2 堰门板可在任意位置高度停止；

4.3 堰门可就地或远程监控；

4.4 堰门主要由不锈钢制作，具有很高的耐腐蚀性。

4.5 可以双向密封；

4.6 维护简单，使用寿命长。

5. 说明

    5.1 适用介质：生活污水、雨水等污染水体，订货时需注明。

     5.2 堰门规格尺寸可按要求定制。

 5.3 工作温度：0~60℃。

5.4 订货时注明使用的防锈材质。

5.5订货时说明堰门在该工况所起到的作用，及液压站放置位置。
