浮筒截流装置

1.用途

浮筒截流装置用于排水系统截流井内，利用井内水位的变化，依靠浮力作用改变排口开度，实现截流控制，无需外接动力。

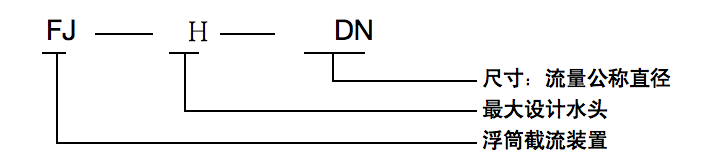

2.型号说明

3.结构及工作原理

    3.1 结构

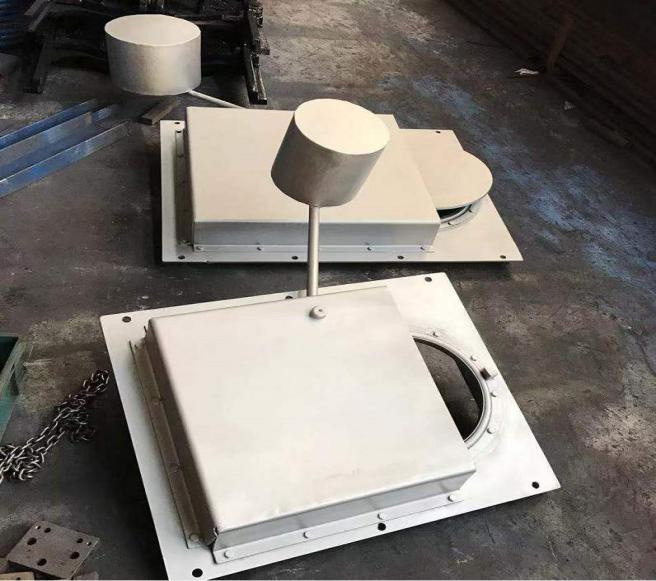

    浮筒截流装置主要由门叶、安装板、法兰组件与浮筒等组成。

    3.2 工作原理

   当水位低于起浮水位时，浮筒截流装置在自重的作用下，处于全开状态。当水位上升到一定水位时，由于浮筒浮力的作用，门叶对排口进行封堵，排口的过流面积随水位变化而改变，起到限流作用。

4.特点

    4.1 水力启闭，安全可靠。

    4.2 依靠水位的变化来控制排口的流量。

    4.3 低水位时，管道处于全开状态，无流阻。

5.说明

    5.1可根据客户要求和需求个性化设计。

    5.2 浮筒所在位置方向为进水方向。

6. 安装方式

    6.1 门叶主体采用附壁式安装，在墙体上预埋安装板。

    6.2 法兰组件使用膨胀锚栓固定于墙体上，法兰区域墙体平面度要求在2mm以内。
