水力冲洗拍门

1. 用途

    水力冲洗拍门是一种安装于雨水调蓄池或涵渠中对底部沉积物自动冲洗的装置。

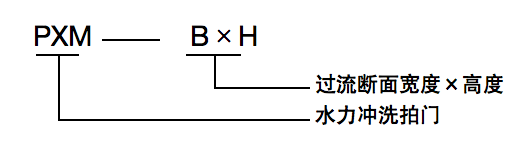

2. 型号说明

3.结构及工作原理

    3.1结构

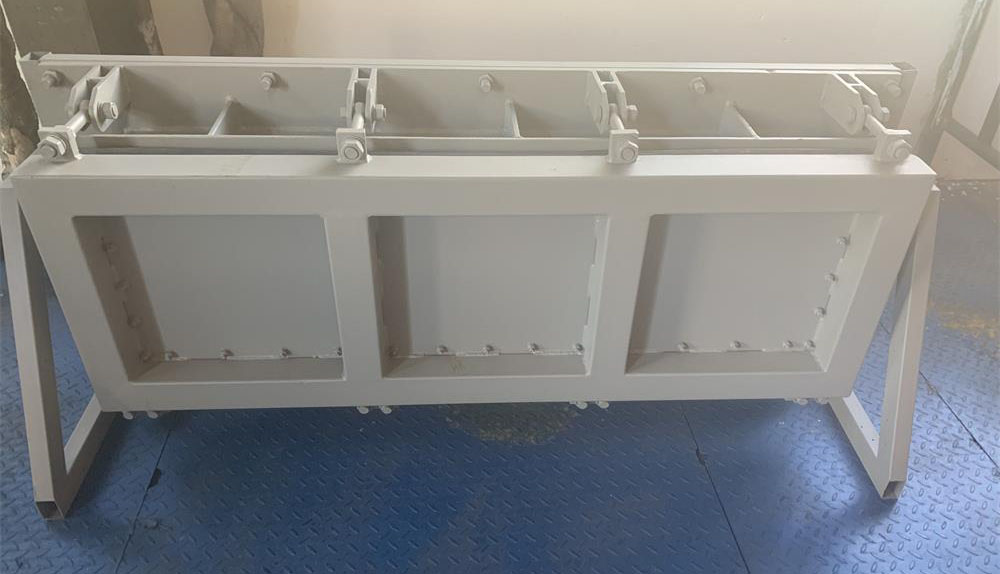

    水力冲洗拍门系统包括：拍门式冲洗门、控制系统、水泵提升装置等。其中拍门式冲洗门主要由门板、基础框架、密封条、液压缸、旋转轴、挂钩等组成，其中密封条固定在基础框上，门板与基础框架铰接在一起可以旋转。挂钩与旋转轴焊接成一个整体，液压缸通过驱动旋转轴来控制门板开启与闭合。

3.2 工作原理

    a、拦蓄过程。调蓄池蓄水时，拍门的蓄水室同时蓄水，此时拍门处于关闭状态。现场监测到的数据（水质、水位等）可通过远程控制PLC系统进行传输和分析。

    b、冲洗过程。当雨水调蓄池排空，池底需要清洗时，通过远程PLC控制拍门的开启。由于水压作用，拍门瞬时开启；也可对蓄水水位预先设定开启值，当水位达到设定值时，通过自动程序或者PLC自控系统对水池底部或下游干渠进行自动冲洗。拍门开启后，拍门蓄水室内的水在调蓄池底部形成强劲的席卷流，快速冲洗调蓄池底部或下游干渠。

    c、冲洗结束。当冲洗完成后，拍门回到开启位置并通过油缸关闭，等待下一次冲洗过程。

4. 特点

    4.1 一次性冲洗效果好，安全性高。

    4.2 冲洗效率高，有效冲洗长度长。

    4.3 结构简单，无噪声，节省能源，保护环境。

    4.4 现场实时监控，PLC远程控制。

    4.5 拍门蓄水室里的水可以来自蓄水池里的储水，不需要单独引入外界水源。

5.  安装方式 （附壁式安装）

    5.1 根据每个项目地基图，浇筑拍门蓄水室，并按图纸预留安装位置。

    5.2 采用水泥砂浆二次调整安装位置平整度，要求平整度范围控制在2mm以内。

    5.3 复测土建工程的标高、蓄水池尺寸、蓄水室底部坡度、孔口尺寸、安装尺寸、廊道坡度是否满足设计的要求和符合安装条件。

    5.4 将组装完成的拍门式冲洗门放入预留的安装位置处，用固定板将冲洗固定，冲洗门与地基之间缝隙用密封胶填满，无渗漏。

    5.5 将液压缸连接液压站控制系统。
