1.用途

集成液压启闭机适用于有景观要求的各类水利、市政工程、其结构简单，运行平稳、安装方便，可以省去不少水闸附属设施，降低工程造价。

2.工作原理

集成液压启闭机是以电机为动力源，电机正反向运转带动双向油泵输出压力油，通过油路集成块来驱动活塞杆进行位移反复运动，从而实现闸门的启闭功能。它以液压缸为主体，分别由油泵、电动机、油箱、滤油器、集成液压控制阀组、电器控制箱等组合而成，可根据启闭机的工作特性设计不同的油路 形式来满足工作要求。

3.订货须知

集成液压启闭机订货时用户必须提供启闭机的型号、行程、启闭闸门的速度等相关技术要求，以便我公司根据工程相关参数及要求设计方案和报价。

4集成液压启闭机的功能

集成液压启闭机按启闭要求分：单启、单闭和启闭三种形式。按调整要求分：启调速、闭调速、启闭调速和无须调速。按锁定形式分：启锁定、闭锁定、启闭锁定和无须锁定。行程控制要求，开度显示要求。双吊点集成液压启闭机的液压系统同步装置、电器控制同步。

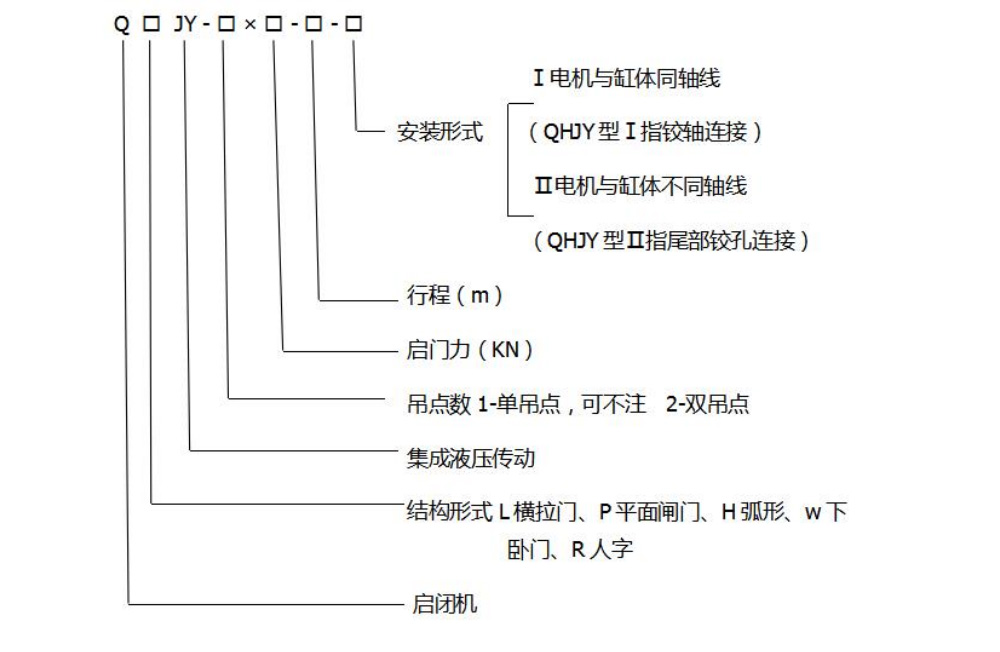

5.型号说明

QLJY系列横拉门集成液压启闭机

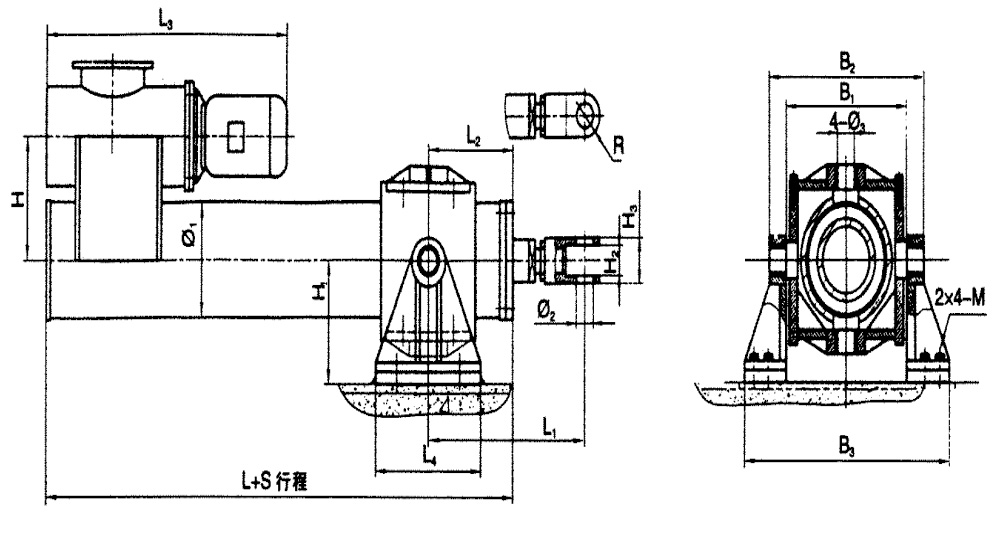

1.外形图

2.结构特点

具备结构简单，操作平稳，启闭机机体可埋在门库里，隐蔽性较好，土建上无须排架等附属设施。

3.用途

适合于船闸、水闸及有景观要求的水利水电工程和市政工程。

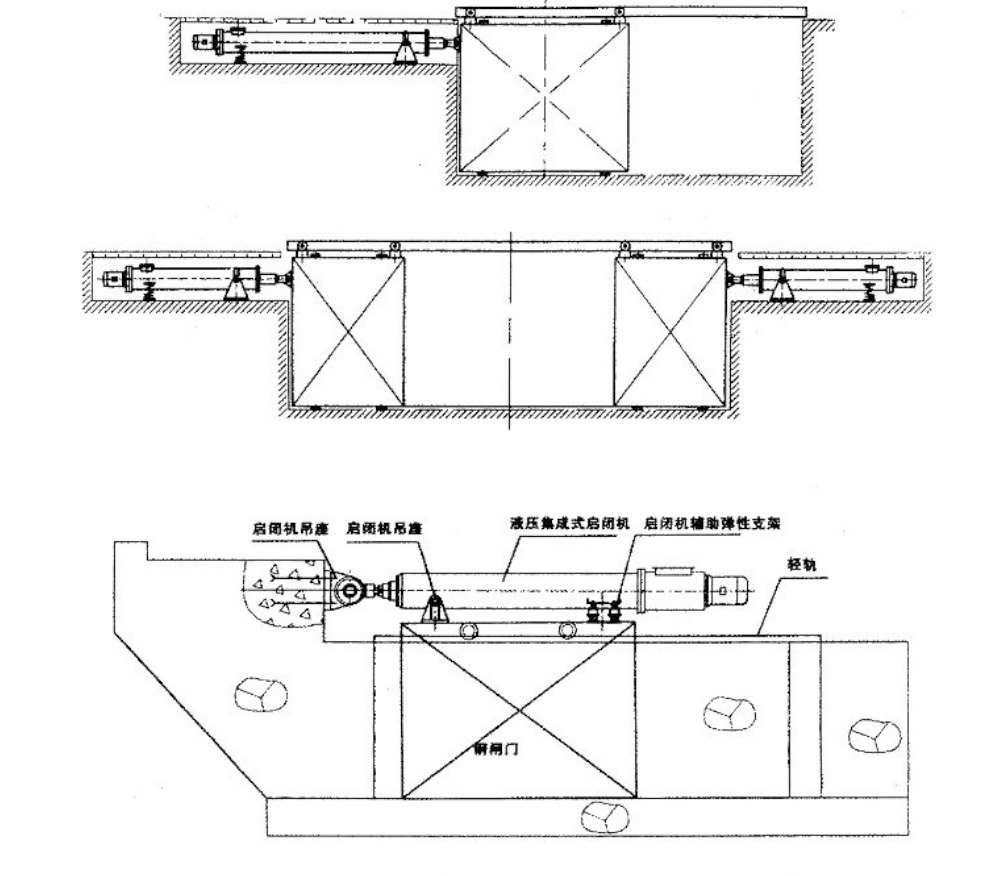

4.安装形式示意图

QPJY系列平面门集成液压启闭机

1.用途

适用于各种宽度的中小型水利、水电及市政工程的闸门，也可用于平面事故闸门。

2.结构特点

具备结构简单，无需设立液压站及泵房，安装方便，现场接通电源即可工作。可代替目前螺杆启闭机。

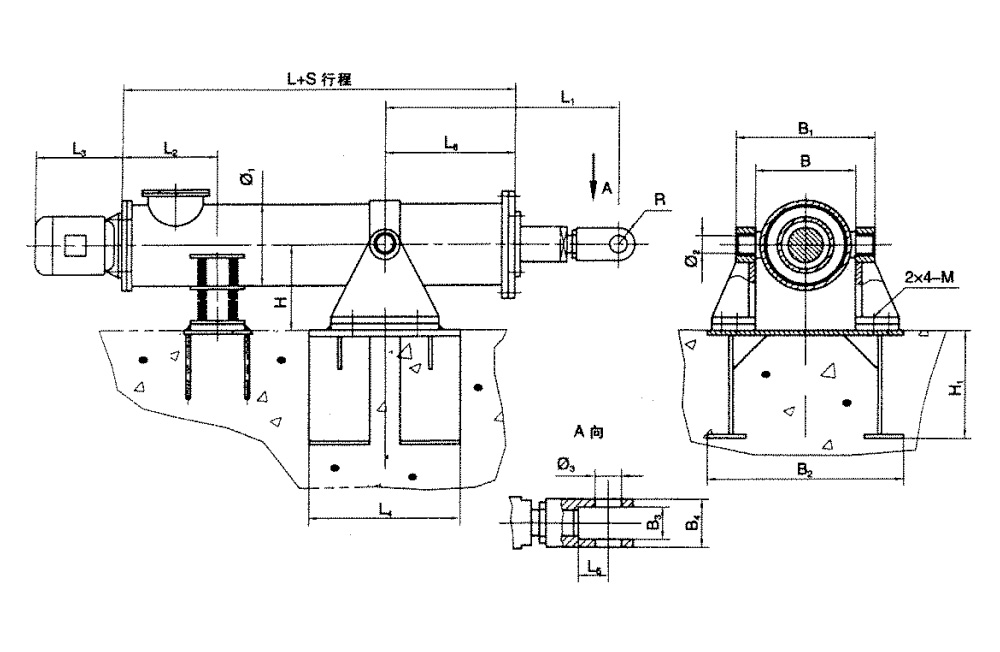

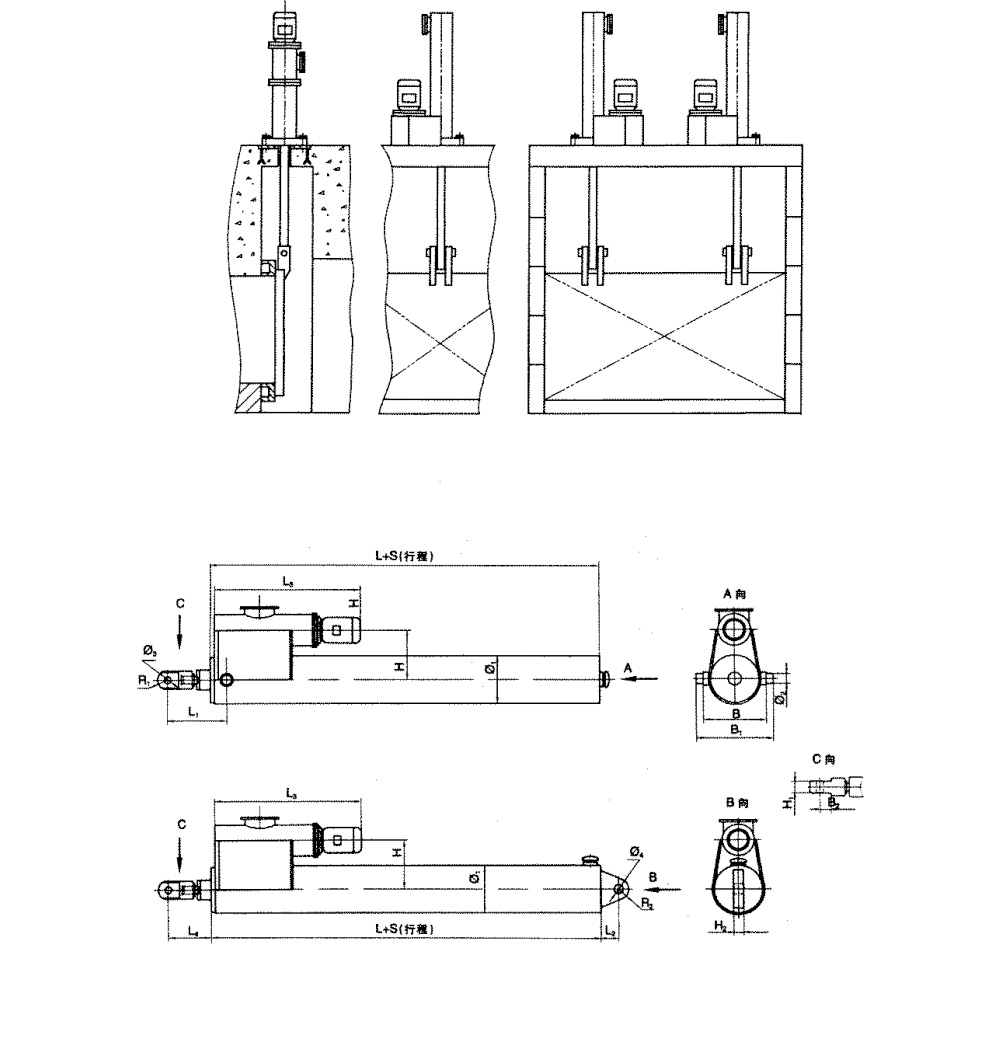

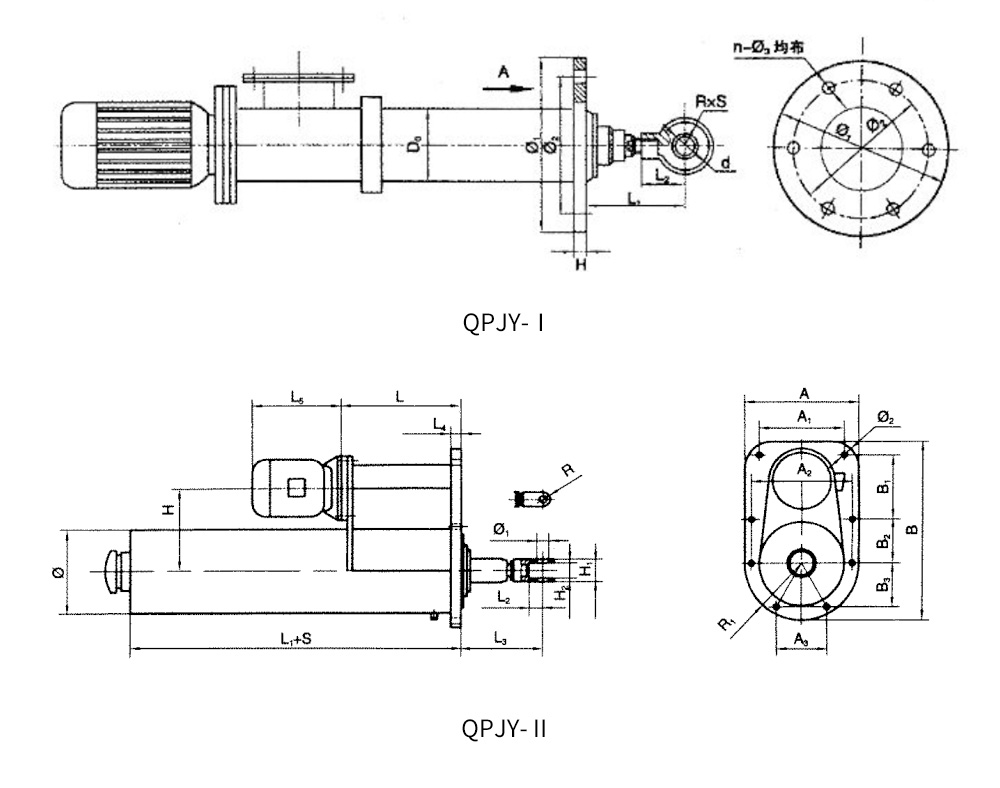

3.外形及安装连接尺寸

4.安装形式示意图

QHJY系列弧形门集成液压启闭机

1.结构特点

启闭机结构紧凑，液压传动效率高，压力损失小，运行平稳，便于在各种建筑物上布置，双吊点同步效果较好，（参考双吊点同步说明）。无需设立液压站及泵房，简单方便，现场接通电源即可工作。

2.用途

适合各种水利、水电、市政工程弧形闸门的启闭

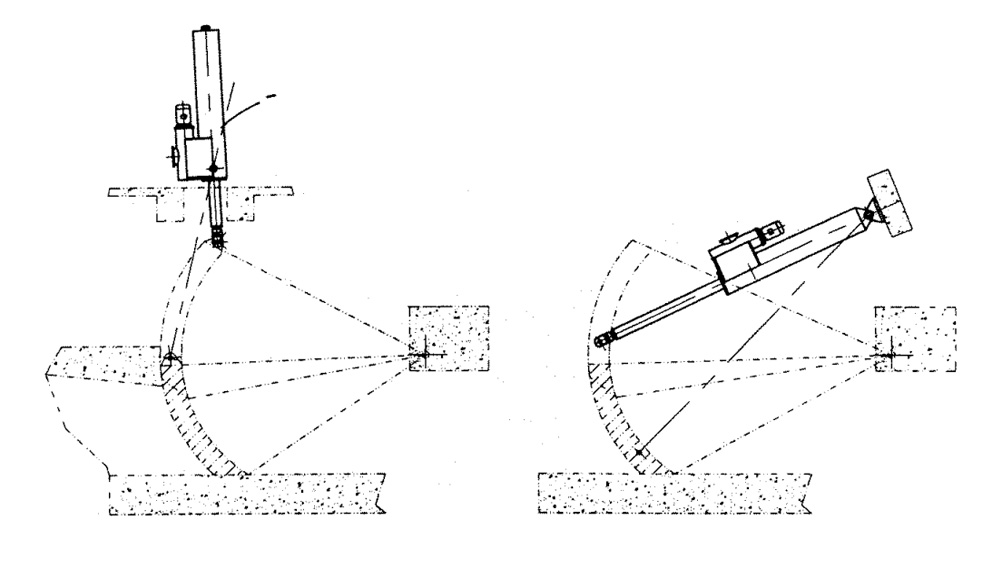

3.安装形式示意

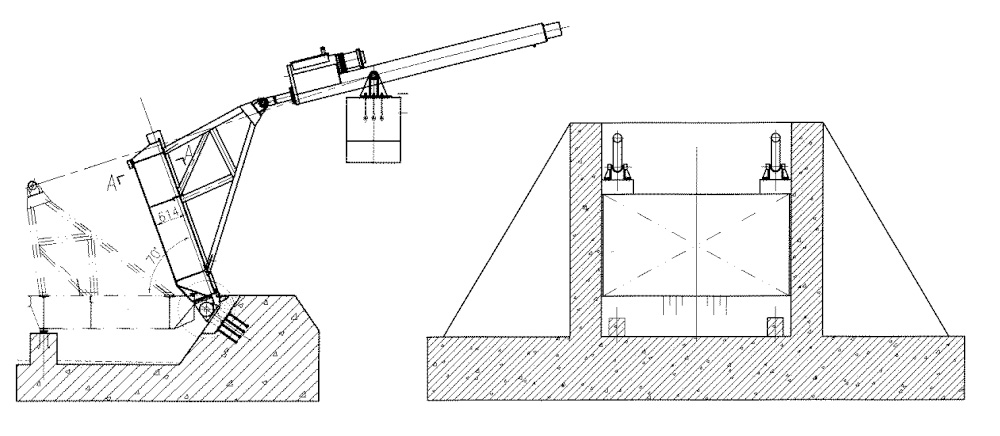

5.QWJY安装示意图QRJY系列人字门、一字门集成液压启闭机

1.结构特点

具有技术先进、工艺合理、结构紧凑、经济性好、安装可靠、维修方便、安装简单等优点，随着启闭机技术的不断更新，它将得到日益广泛的应用。

2.用途

适用于市区、郊区、内河航道、市政、景观工程中的人字门、一字门的启闭。

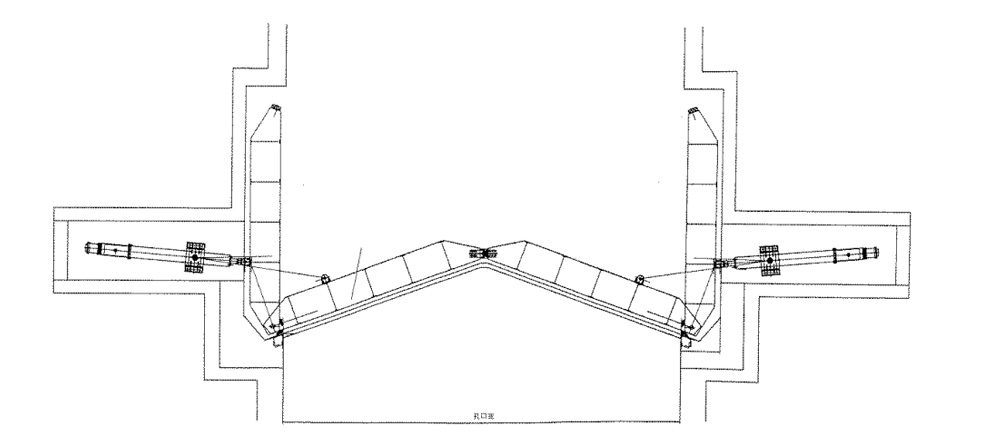

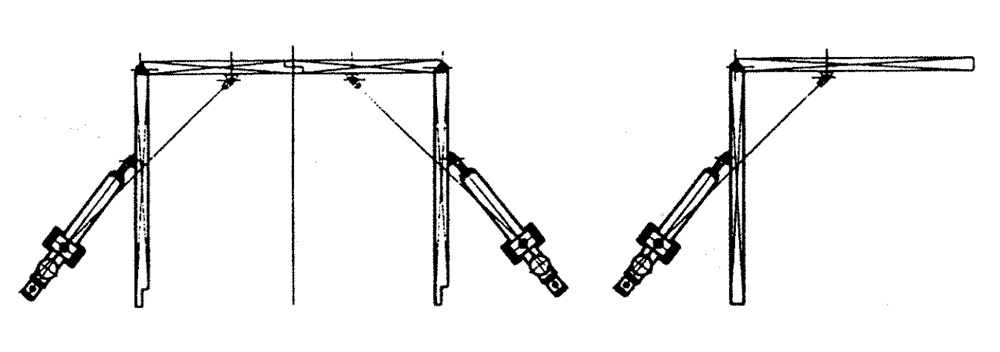

3.安装连接尺寸示意图

4.QHJY安装形式示意图
