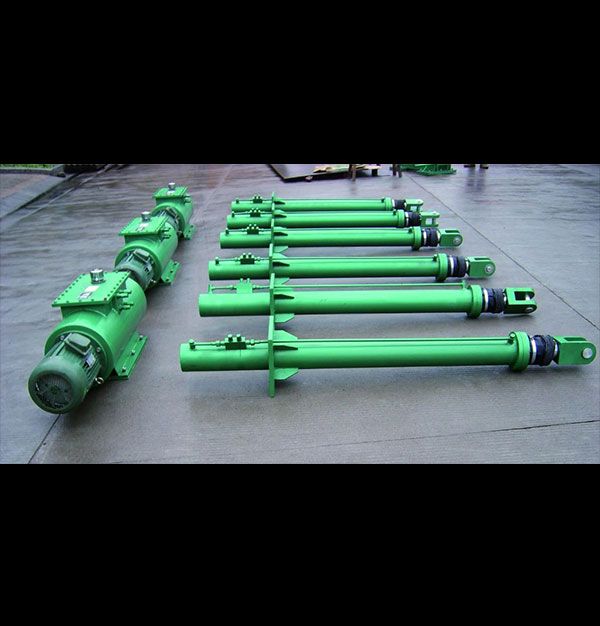

1.用途

广泛用于水利水电工程，普通平面闸门、快速闸门、露顶式弧形闸门。

2.结构原理

液压启闭机由二大系统构成，即液压传动系统和电气控制系统。液压传动系统包括动力装置、控制调节装置、辅助装置等。多套启闭机可共用一个液压系统。动力装置一般为液压泵,它把机械能转化为液压能.液压泵一般采用容积式泵,如叶片泵和柱塞泵.叶片泵和柱塞泵有结构紧凑,运转平稳,噪音较小,使用寿命长等优点。柱塞泵虽然价格较高,但可以得到高压、大流量,且流量可调。近年来国内液压启闭机普通采用中高压,所以大多数采用柱塞泵。另外,因其重要性,液压启闭机的液压系统一般设置两套液压泵,互为备用；控制调节装置是指液压控制阀组,包括节流阀、换向阀、溢流阀等阀组,其作用是对液压油的流量、方向、压力等方面各自起控制调节作用,以实现对液压系统的各种性能要求。启闭机上液压控制阀大多数是标准元件,并普通采用插装技术。插装阀具有组合机能强,集成度高,噪音低,密封性好,机构紧凑,全球维护等优点.选择不同结构及形式的先导控制阀、控制盖及集成块与插装件组合,便可获得具有换向、调压、调速等功能的插装阀组。双吊点的液压启闭机因不能像卷扬式启闭机一样采用机械同步,故控制阀组需考虑同步措施；辅助装置包括油箱、油管、管接头、压力表、滤油器等.油箱的用途是储油和散热,并能沉淀油中杂质,分离油中的空气和水分等。油管、管接头把动力装置、调节控制装置、液压缸连接起来,组成一个完整的液压回路,液压油中杂质会使运动零件磨损,增加泄露和减少元件的寿命,甚至堵塞阀组等,影响液压系统的使用,设置滤油器对液压油进行过滤是十分必要的。电气控制系统由低压电屏、操作台、行程控制和开度显示仪等组成。

3.工作原理

通过电动机驱动液压泵形成工作压力，经液压介质沿设定的液压回路阀组将工作压力送入液压缸，驱动与活塞杆联接的闸门工作，形成由电能→机械能→液压能→机械能，这样一个能量转换的工作运程。

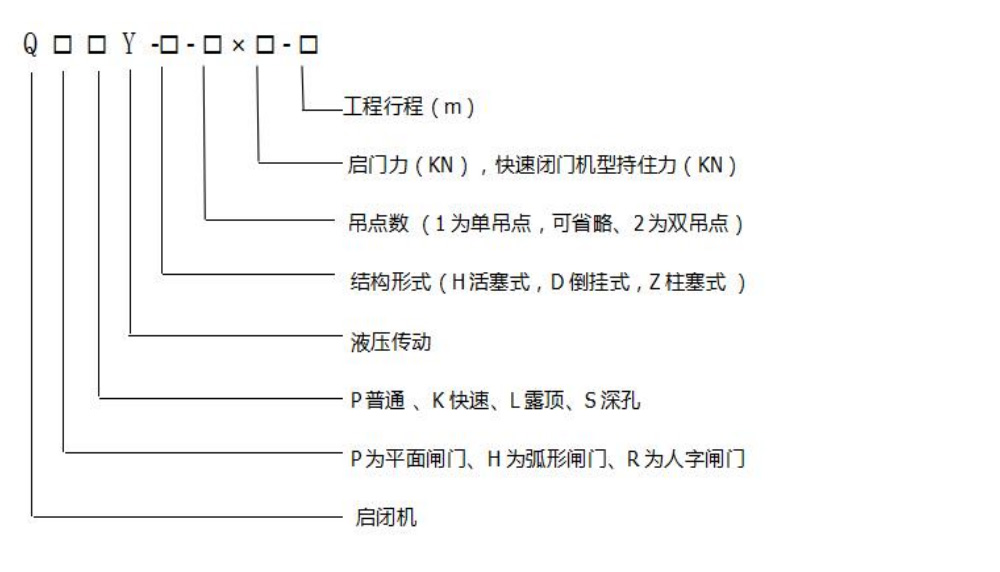

4.型号说明

5.液压启闭机的功能

油缸的过载保护和行程极限保护；液压启闭机的五级调速；闸门的锁定；闸门闭门时的缓冲保护装置；闸门双吊点的同步运行；液压控制阀组形式；启闭机的行程控制和闸门开度显示；液压传动系统的配置。以上各项功能选用与否，应根据工程设计要求，向我公司订货时提出，以便设计方案和计价。

6.订货须知

液压启闭机订货时用户必须提供启闭机的型号、行程、启闭闸门的速度等相关技术要求，以便我公司根据工程相关参数及要求设计方案和报价。

QPPY系列平面闸门液压启闭机

1.用途

该系列平面闸门液压启闭机适用于水利，水电工程普通平面闸门的启闭。

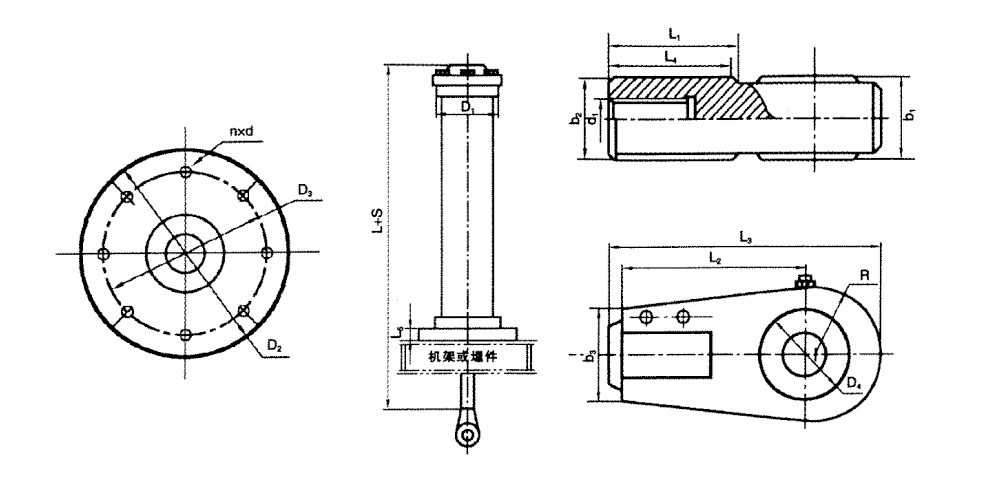

2.QPPY-H外形

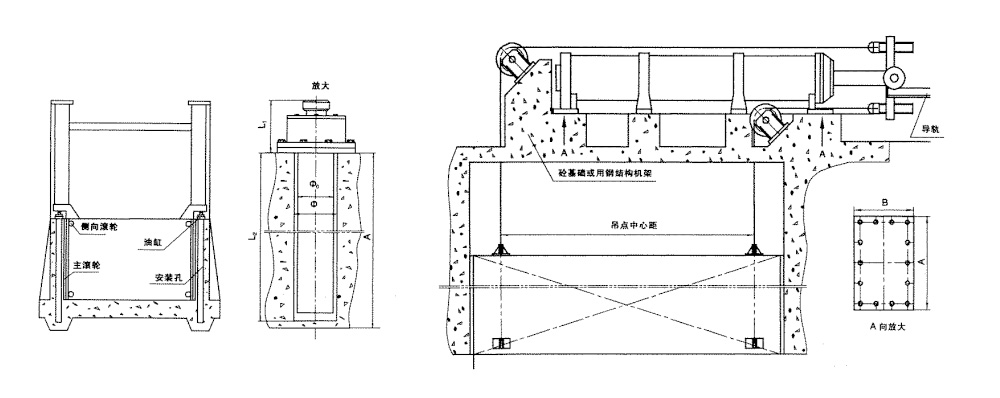

3.QPPY-H安装形式示意图

QPPY-D与QPPY-H工作原理类似 ，安装形式不同见右下图

QPPY-Z系列

QPPY-Z外形

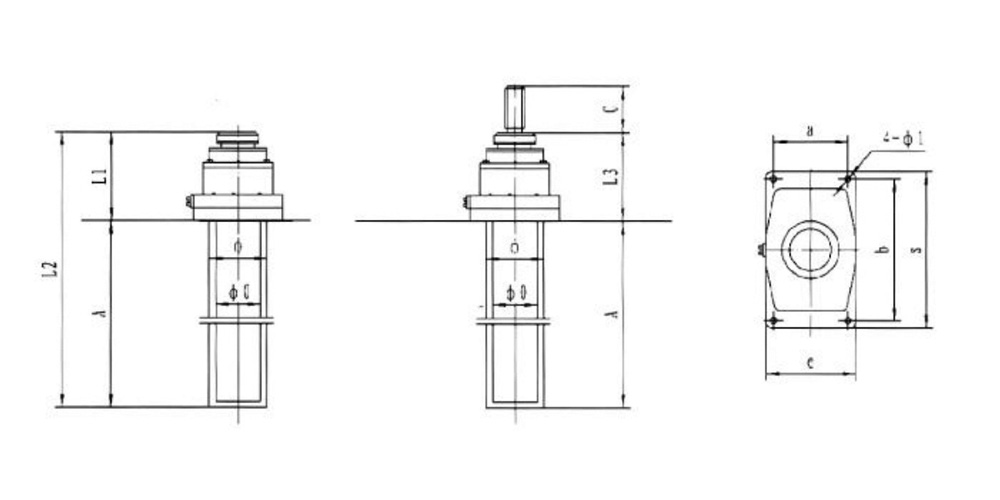

QPPY-Z安装形式示意图

安装形式的优点：水平安装；同步；单缸启闭双吊点闸门。

注：用于启闭平面闸门时，吊点在门顶，用于启闭弧形闸门时，吊点在门门叶下部。

QPKY系列快速闭门液压启闭机为活塞立式固定安装，主要应用于水电工程平面闸门需快速关闭的场合，其安装尺寸与QPPY-H系列相同，外形尺寸需设缓冲机构在长度L上略有增加外其余也是与QPPY-H系列相同。

QHLY系列露顶式弧形闸门液压启闭机

1.概述

该系列启闭机为活塞球铰耳环铰接安装，主要应用于水利水电工程露顶式弧形闸门的启闭。工作形式为双缸双吊点、门后斜置同步运行。

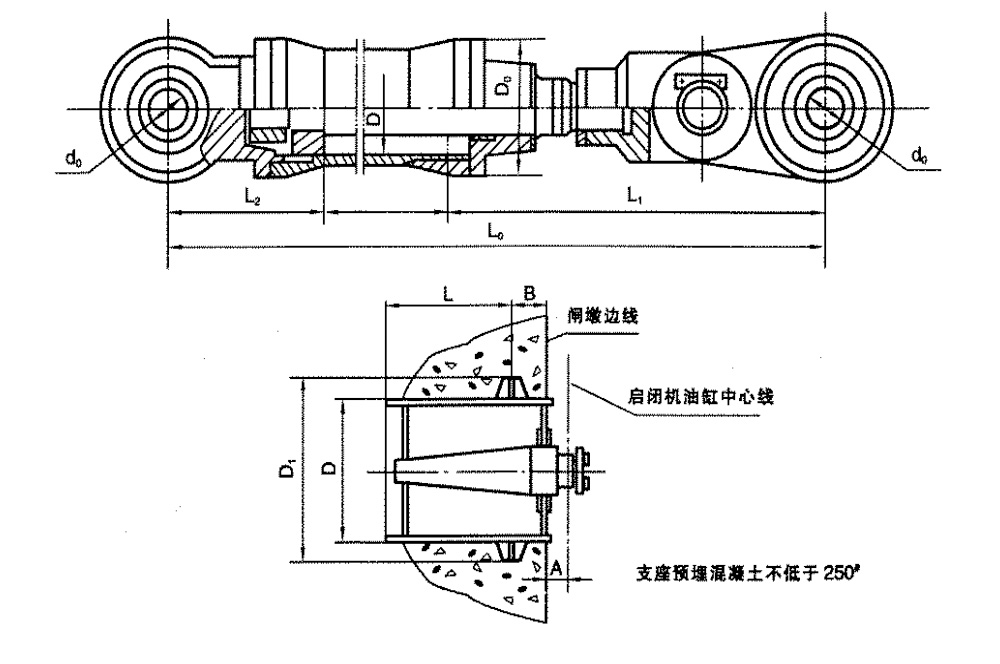

2.外形

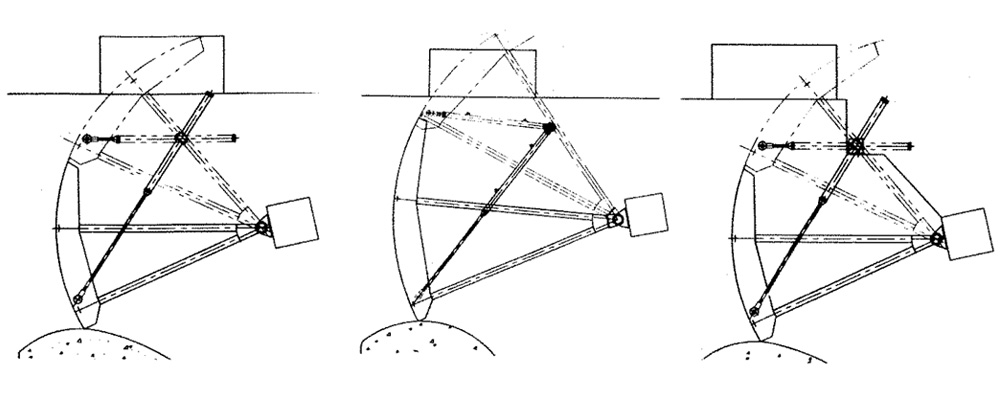

4.QHLY安装示意图

QHSY系列深孔弧形闸门液压启闭机

1.概述

该系列启闭机为活塞立式中部铰轴摆动结构，具有闭门下压力。主要应用于水利水电工程单吊点深孔弧形闸门的结构。

2.安装形式示意图

QRY系列人字闸门液压启闭机

1.概述

该系列启闭机为活塞卧式中部十字铰轴摆动结构，主要应用于水电枢纽或航道的船闸人字闸门或一字闸门的启闭。根据工程布置需要，液压站可一站控制一机，亦可一站控制多机（含控制充、放水阀门液压启闭机）。

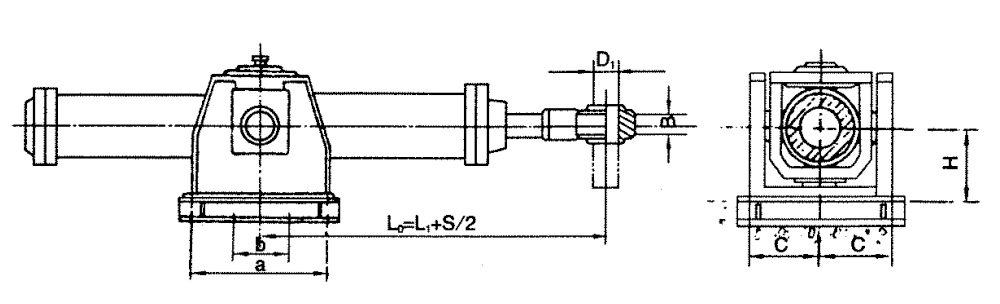

2.人字门液压启闭机外形

液压泵站的订货，必须用户确定液压启闭机的型号、行程启闭闸门的速度要求，才能确定具体尺寸，外形见图，双系统订货时须向厂方提出。

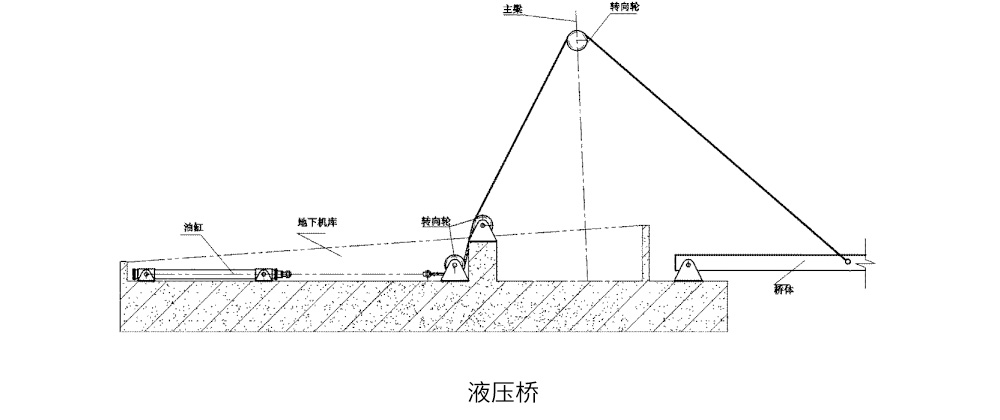

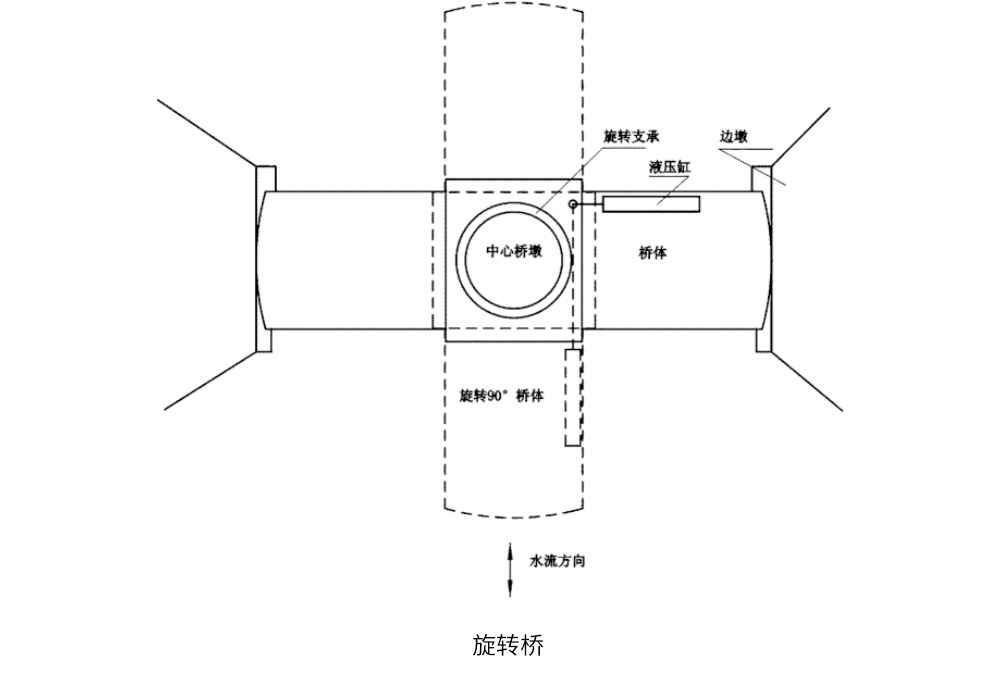

液压启闭机的非标应用
