1.用途

用于大中小的自来水厂、雨/污水提升泵站、污水处理及电厂进水口等处，以拦截和清除水中粗大的漂浮物和底部沉积物，保护水泵叶轮，减轻后续工艺设备的处理负荷。

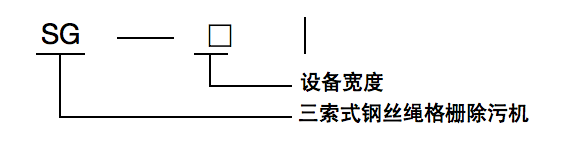

2.型号说明

3.结构及工作原理

3.1 结构

三索式钢丝绳格栅除污机主要由主体框架、耙斗、起吊机构、驱动单元、清污刮板、挡渣板、卸料口、和控制系统等组成。

3.2 工作原理

   污水流经栅面，大于栅隙的杂物被拦截：耙斗先由翻耙电机驱动，完成开翻动作后停止，再由升降电机驱动，并在高度限 制器的控制下，沿两侧导轨下降至格栅井底后停止，并再次自动开启翻耙电机，完成合耙动作后停止，升降电机又再次启动，耙斗在钢丝绳的牵引下，插入栅条间隙中，将拦截的杂物捞起，并沿着栅面、挡渣板上升，在高度限 制器的控制下，在到卸料口位置后，升降电机停止，上机架处的清污刮板随耙斗的上升动作自动将杂物刮除，从卸料口中落入输送机或垃圾小车上，一次清捞过程完成。

4.特点

4.1框架结构独特，采用分体式，即上机架与下部格栅组不是一体。

4.2耙斗采用专用的大容量，重载型的“抓斗式”，通过两侧的滚轮导向和钢丝绳牵引保证其运行平稳。

4.3在上机架上设有卸料刮起板，可有效地将耙斗内的污物刮至卸料口排出，卸料干净彻底。

4.4耙斗的升降和开合为两个独立的驱动系统，在电气系统的控制下，按设置的程序运行。

4.5设备操作简便，可直接就地/远程控制设备的运行。

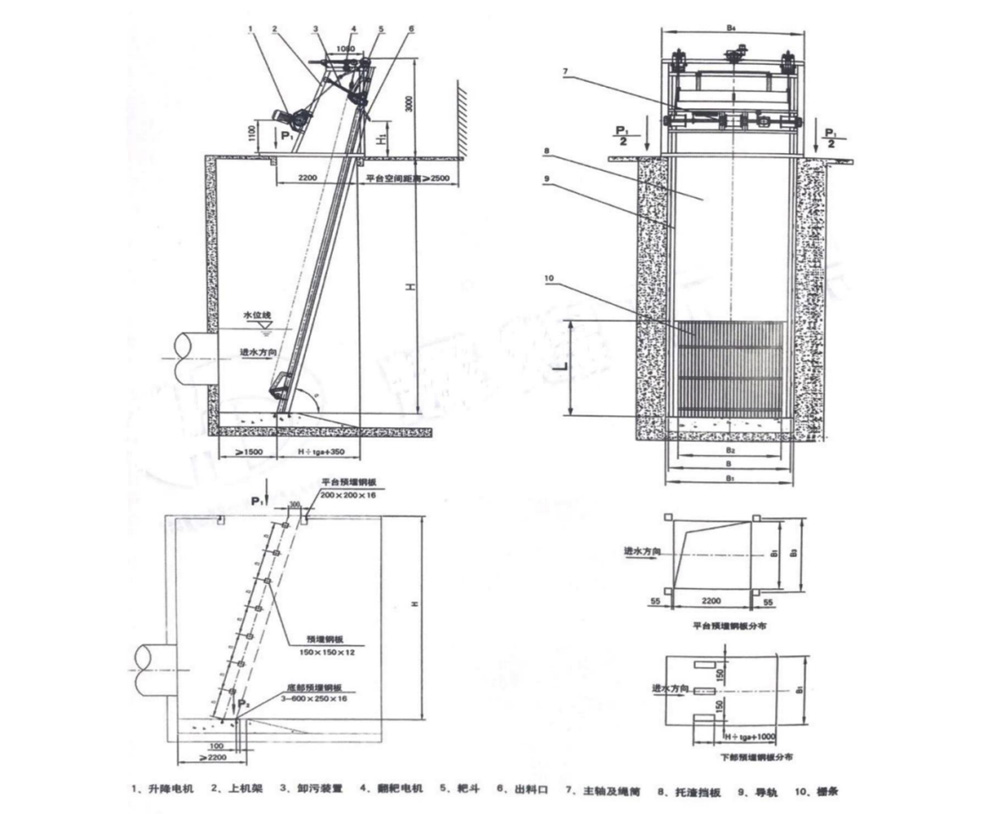

5.结构示意图
