1.用途

抓斗式格栅用在溢流堰前、调蓄池前或污水处理厂前等位置，用于拦截漂浮物和固体颗粒物，并将漂浮物和固体颗粒抓起，通过撇渣装置将所拦漂浮物和固体颗粒物收集到垃圾箱内。

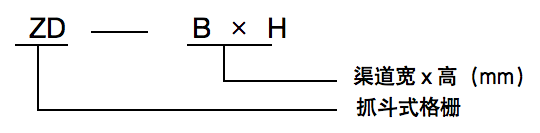

2.型号说明

3.结构及工作原理

3.1 结构

抓斗式格栅由格栅主体、油缸、液压站、液位计、控制系统等组成。其中格栅主体由格栅本体、抓斗部位、撇渣部位、油缸、液压站以及控制系统组成，可单独配置控制柜和液压站，也可与系统的其它设备联动控制。

3.2 工作原理

   在格栅的上游进水口，一般配置有液位传感器，当水位到达设定高度后，格栅启动自动运行，提升油缸带动抓斗部来回运动，将附着在格栅上的污染物清除，旋转油缸带动撇渣部与抓斗相互作用，将所抓漂浮物撇到垃圾收集箱。当调蓄池水位下降到设定值后，格栅会运动到初始位置并自行停止运行。

4.特点

4.1能实现自动拦渣-捞渣-撇渣-收渣的作用，液压缸驱动可靠性高。

4.2油路设置压力保护装置，防止格栅运行过程中出现卡阻。

4.3自动化程度高，分离效果好，维护方便。

5. 安装方式

5.1附壁式安装。

   5.2行程开关安装以现场油缸行程调节为准。

   5.3 超声波液位计的安装位置应避开旋流干扰。

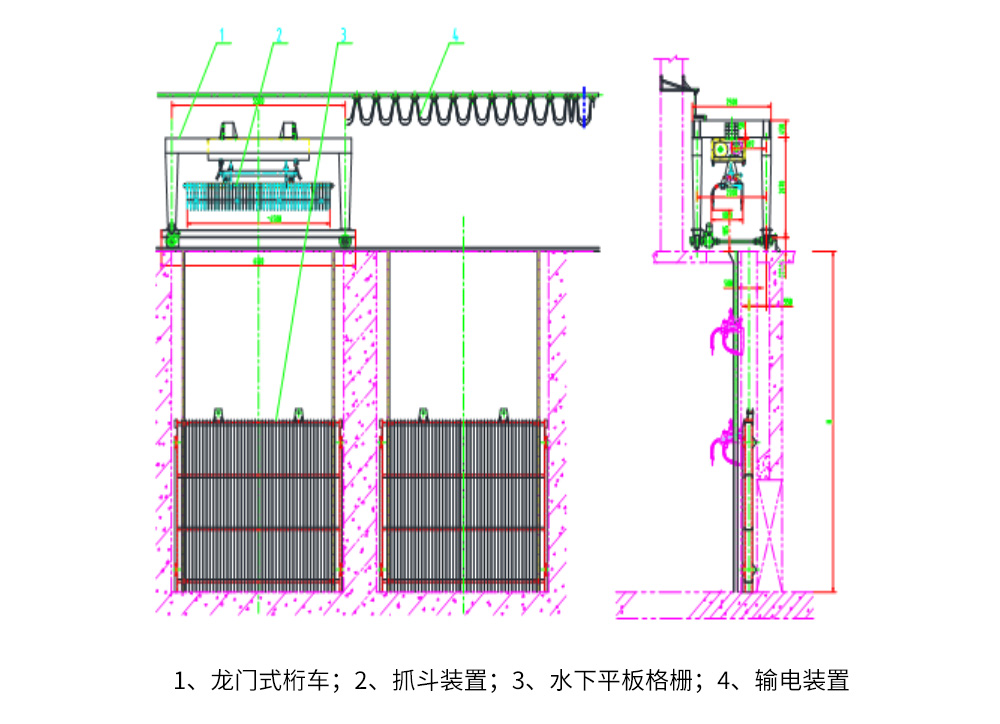

6. 结构示意图
