1.用途

适用于城镇污水处理厂沉砂池的砂水处理，它主要与旋流沉砂池除砂机或桥式吸砂机配套使用，将排出的砂水混合物作进一步的分离。

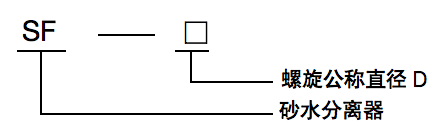

2.型号说明

3.结构及工作原理

3.1 结构

无轴螺旋、衬条、U 型槽、水箱、导流板、出水堰和驱动装置组。

3.2 工作原理

  砂水混合物从分离器一端顶部输入水箱，混合液中重度较大的，如砂粒等将沉积于槽型底部，在螺旋推动下，砂粒沿斜置的槽底提升出，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶，而与砂水分离后的水从溢流口排出并送往厂内进水池。

4.特点

4.1驱动装置采用轴装式平行轴斜齿轮式减速机，结构紧凑，运行平稳安全。

4.2粒径大于0.2mm的颗粒分离后的回收率可达96%。

4.3 U型槽内设有内衬，耐磨性能强、使用寿命长、更换简便。

4.4整机全封闭操作，环境条件较好，机架采用膨胀螺栓固定，无需预埋件。

4.5 该设备可与配套设备进行联动控制，控制方便，也可自行配套就地控制箱。

5.结构示意图
