1.用途

YLZ型台车式移动格栅除污机是一种可水平移动的新型除污机。它适用于进水渠道较宽的自来水厂、大型雨、污水提升泵站；污水处理厂、电厂等进水口处，依次去除水体中的漂浮垃圾和杂物，保护后续工艺设备的安全运行。

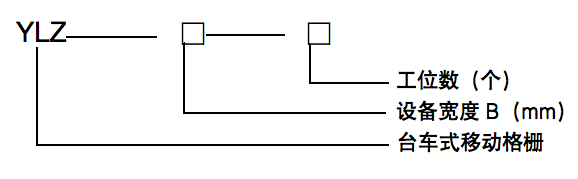

2.型号说明

3.结构及工作原理

该设备采用三索钢丝绳牵引式、台车移动式，同样由耙斗和固定栅条组成过水栅面，当污水流经栅面，大于栅隙的杂物被拦截；格栅轧轨器牢固地固定在工作平台一侧，耙斗待命时，停在工作平台上；启动运行按钮，行走电机驱动移动台车沿钢轨移动到第 一个工位后，由预设的定位装置来确定其定位精度，定位时小车两侧与耙斗导轨对齐，轧紧轧轨器，此时小车准确定位，其定位精度不大于2.0mm;耙斗下降，然后翻耙电机工作使耙斗张开，当耙斗下降至最 底位置时，升降电机停止工作，间隔数3秒（可调）后，由翻耙电机工作，使耙斗插入水下栅条内，使其啮合，此时，升降电机再次工作，将耙斗沿栅条、托渣挡板提升至卸污口，由预设的刮扫器将污物刮入压榨机或垃圾桶内外运，每清捞1次（可调）移动1个工位宽度，第2个仓位的工作程序过程与前一个工位相同；直到n个工位清污完毕后，预先程序使移动台车返回至出发始端，从而完成1个工作周期。

4.主要特点

1.框架结构独特，采用分体式，下部为栅条，固定在渠道内，每组栅片组两侧均设有导轨，上部移动台车在行走电机的驱动下平稳在路轨上行驶；

2.耙斗采用专用的大容量、重载型的“抓斗式”，它通过两侧的滚轮导向和钢丝绳牵引保证其平稳运行。

3.在上机架上设有卸料刮板，可有效地将耙斗内的污物刮至卸料口排出，卸料干净彻底。

4.台车的行走，耙斗的升降及开合为三个独立的驱动系统，在电气系统的控制下按设置的程序运行；

5.移动台车上设有限位装置 、定位机构和感应开关，以保证定位准确，其定位误差±2mm;整机结构紧凑，并在适当的位置安装传感器，运行安全可靠。

6.设备操作简单，可直接就地/远程控制设备运行；

7.本机采用移动电缆配电，取代以前用过的电缆卷筒，具有美观大方，操作简单，并减少了工作载荷，同时使用效果较好，避免出现电缆跑偏、乱卷等情况，从而减少了设备故障率。

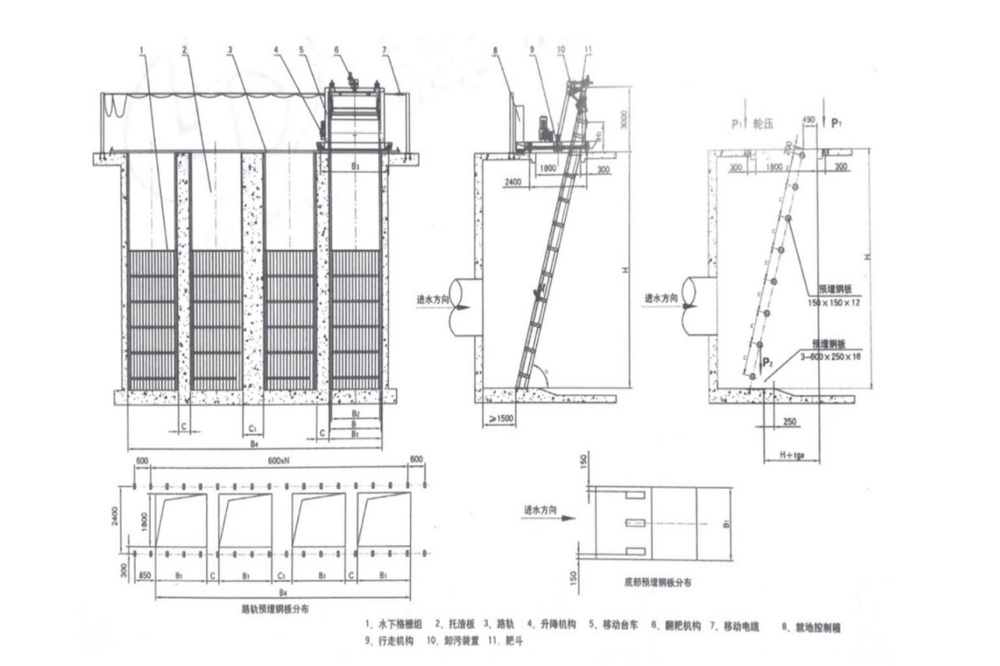

5.结构示意图
