1.概述

        卷扬式启闭机也称为卷扬启闭机，是用钢索或钢索滑轮组作吊具与闸门相连接，通过齿轮传动系统使卷扬筒绕、放钢索从而带动升降的机械（图2）,也叫做钢丝绳固定式卷扬机。它构造较简单易于制造,维护检修方便,广泛应用于各种类型闸门的启闭。卷扬式启闭机分为单吊点和双吊点两种。双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行，可做成一边驱动或两边驱动。卷扬式启闭机通常是一扇闸门用一台启闭设备，安装在高出闸门槽顶部的闸墩上。中国已生产并投入运行的卷扬式启闭机容量已达卷扬式启闭机有多种型号：QPQ型普通卷扬启闭机、QPK型快速卷扬启闭机、QPG型高扬程卷扬启闭机、QPT型台车式卷扬启闭机、QPC船闸用卷扬启闭机、QPB型闭式卷扬机、QH型弧门卷扬机；根据用户水利工程设计要求，还可生产双吊点卷扬式启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管 道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。无电地区增加逆手摇装置。

2.结构原理

        QP系列卷扬机由电动机、联轴器、传动轴、减速器、制动器、开式齿轮、卷筒部分、主令控制器、机架、滑轮等部分组成（QPK型另加有调速器装置）。卷扬机起吊的钢丝绳穿过动滑轮及平衡轮，两头分别用压板固定于卷筒左右螺旋槽的端部。启闭机工作时，电动机的 动力通过联轴器、减速器及开式齿轮带动卷筒转动，钢丝绳在螺旋槽内收进或放出，使闸门得到启闭。主令控制器可控制闸门的上、下极限位置，制动器可使闸门停留在所需的位置。本卷扬启闭机可根据用户要求配备开度和载荷显示仪，并可与计算机进行联控。

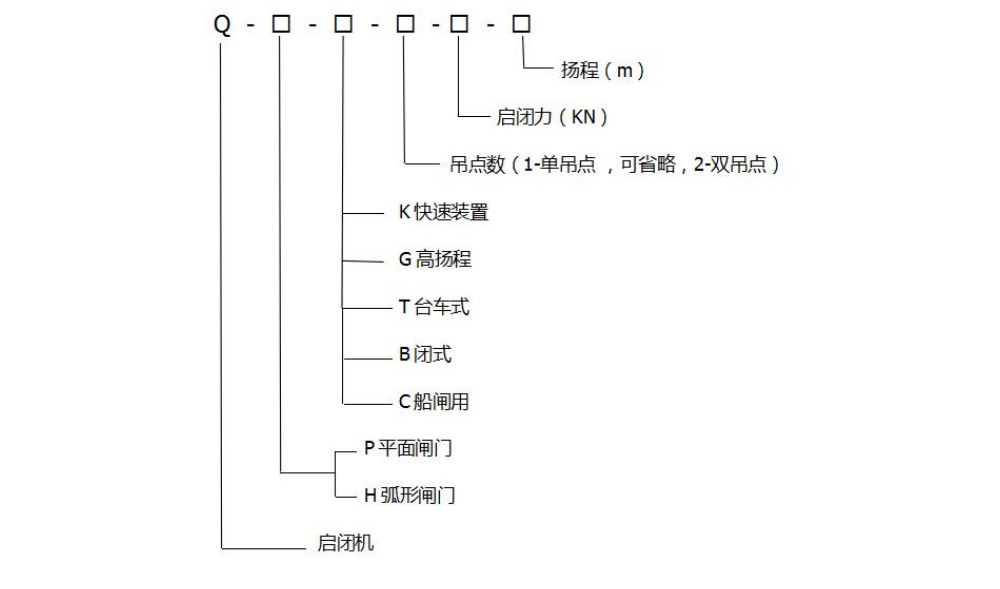

3.型号说明

4. QP系列启闭机不能作斜吊运行

5.启闭机设有上下行程限位开关作极限保护运行

6.启闭机的吊点中心距应该按参数中规定的范围内选择正确数值，超出规定范围内的吊点距需加中间支撑装置。

7.启闭机的吊耳外形及动滑轮销轴的连接方式应根据启闭机动滑轮的销轴尺寸来决定。

8.启闭机启门高度;用户应提供参数值或给出闸门销轴中心至启闭机底座距离，有拉杆时则销轴中心应为最高位置一节的上轴孔中心。

9.启闭机基础布置图及作用在基础上的负荷仅供水工建筑设计时参考。

10.用户特殊要求双方可协商解决。

12.用户选购件名录（另外计价）

        a.用户提出特殊电控系统

        b.手摇机构

        c.非本公司常规配置的过载保护及高度显示装置及其他附录要求

        d.加长部分钢丝绳

        e.用户提供图纸与本公司产品比较，增加的材料部分

13.本系列启闭机技术要求，如有变更，恕不另行通知，以公司资料为准。订货时须注明型号、规格及技术参数；若有特殊要求（含电控系统），可相互协商，达成技术协议后，再行办理合同手续。

14.设备重量仅供需方设计时参考，不作为用户收货依据

15.凡属目录外的机型或产品，则由需方给出技术参数和水工布置图，双方达成共识后，再行办理合同手续 。

QP系列卷扬式双吊点启闭机

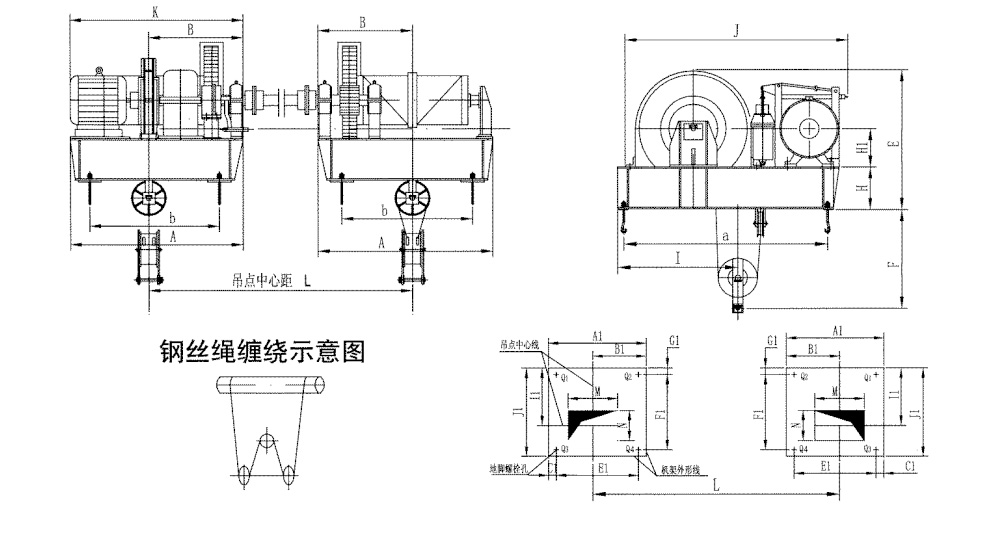

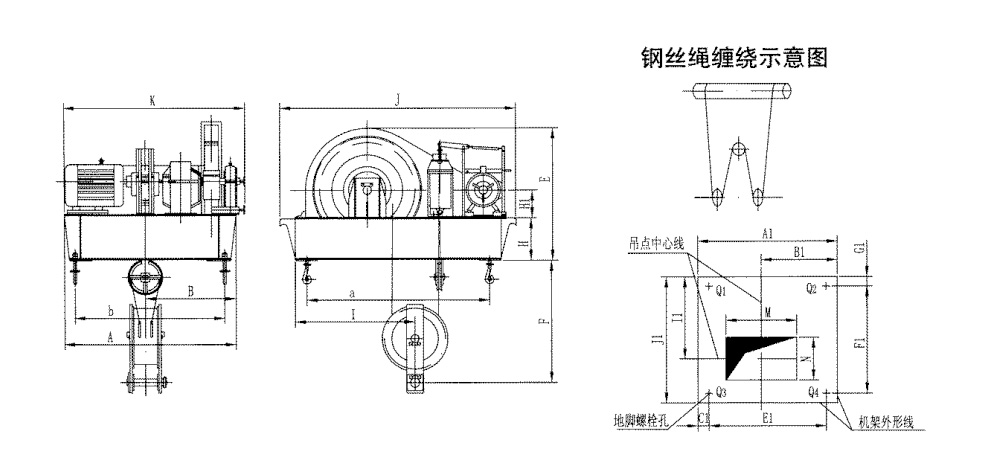

QP2×50KN-QP2×650KN外形及基础布置示意图
